Вафельді шаңсорғыштар

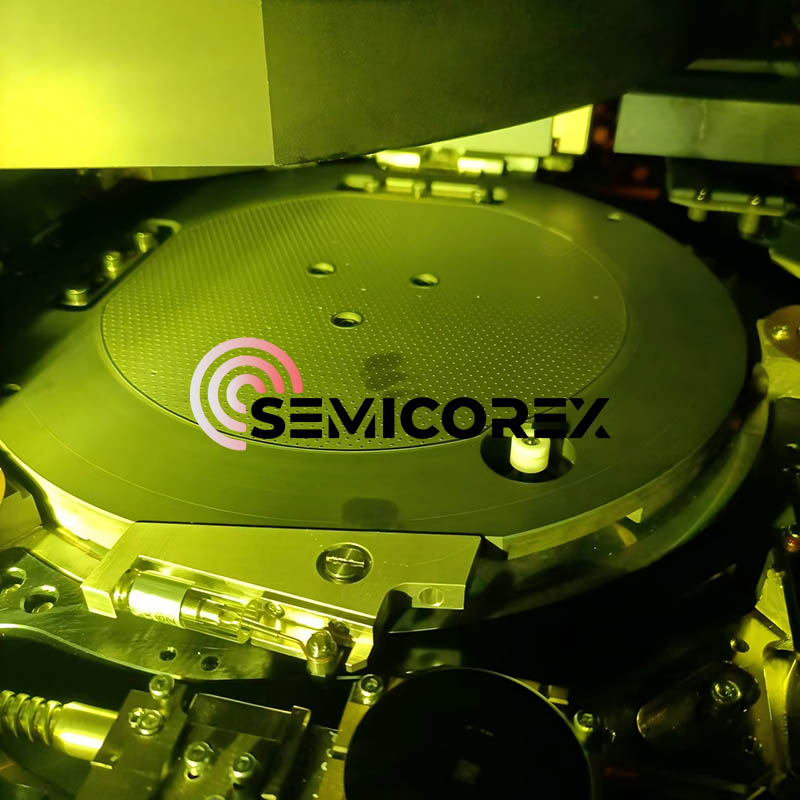

Вафельді өңдеу және орналастыру дәлдігі литографияның өнімділігіне және жартылай өткізгіш құрылғылардың жартылай өткізгіш өнеркәсібінде қаншалықты жақсы жұмыс істейтініне тікелей әсер етеді және бұл екі функция тығыз агломерацияланған кремний карбидінен (SiC) жасалған Semicorex ваферлік вакуумдық патрондарды қолдану арқылы орындалады. Бұл вакуумдық патрондар литография және вафельді өңдеу сияқты ауыр орталарда жоғары дәлдікке, сондай-ақ құрылымдық қаттылық пен ұзақ өмір сүруге арналған. Вакуумдық патронда адсорбция арқылы тұрақты вакууммен тұрақты пластинаны қамтамасыз етуге арналған дәл қалыптасқан микропротрузия (төбешік) беті бар.

Semicorex вафельді вакуумдық патрондар жоғарғы фотолитография жүйелерімен үйлесімді болу үшін жасалған және тамаша термиялық тұрақтылыққа, тозуға төзімділікке ие және пластинаның дәл орналасуын қамтамасыз етеді. Semicorex өнімдері Nikon және Canon фотолитография жүйелерінде қолданылатын стандартты вакуумдық патрон конструкцияларын толығымен алмастыра алады және жартылай өткізгіштерді өндіру жабдықтарындағы икемділікке арналған тұтынушыға арналған талаптарды қанағаттандыру үшін арнайы жобалануы мүмкін.

Материал: агломерленген кремний карбиді (тығыз)

Вафельді вакуумдық патрондардың корпусы осыдан жасалғанагломерленген кремний карбидіБұл өте жоғары тығыздықта жасалған және жартылай өткізгіш құрылғыларда қолданылатын барлық тиісті механикалық және жылулық сипаттамаларға ие. Алюминий қорытпалары мен керамика сияқты басқа стандартты вакуумды патрон материалдарымен салыстырғанда, тығыз SiC айтарлықтай қаттылық пен өлшемді тұрақты қасиеттерді ұсынады.

Кремний карбидінің сонымен қатар өте төмен термиялық кеңеюі бар, ол литография процестерінде жиі кездесетін температура ауытқуларында да пластинаның орналасуының тұрақты болуын қамтамасыз ете алады. Оның ішкі қаттылығы мен тозуға төзімділігі патронға ұзақ уақыт бетінің дәлдігін сақтауға мүмкіндік береді, техникалық қызмет көрсету жиілігін және пайдалану шығындарын азайтады.

Вафельді тұрақты өңдеуге арналған микро-протрузия бетінің дизайны

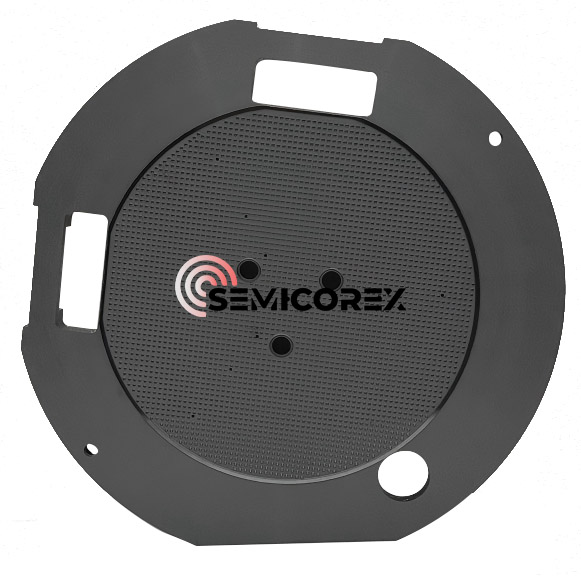

Патронның бетінде вафли мен патрон беті арасындағы жанасу аймағын барынша азайтатын біркелкі микротұмсық құрылымы бар. Бұл дизайн бірнеше маңызды артықшылықтарға ие:

Бөлшектердің пайда болуын және ластануын болдырмайды

Вакуумның біркелкі таралуын қамтамасыз етеді

Вафельдің жабысуын және өңдеудің зақымдануын азайтады

Экспозиция процестері кезінде пластинаның тегістігін жақсартады

Бұл дәлдіктегі беттік инженерия тұрақты адсорбция мен қайталанатын пластинаның орналасуын қамтамасыз етеді, бұл жоғары ажыратымдылықтағы литография үшін маңызды.

Ультра жоғары дәлдік және айна бетінің әрлеуі

Semicorex вафельді вакуумдық патрондар өте өлшемдік дәлдік пен бет сапасына қол жеткізу үшін озық өңдеу және жылтырату технологияларын қолдана отырып шығарылады.

Негізгі дәлдік сипаттамаларына мыналар жатады:

Тегістігі: 0,3 – 0,5 мкм

Айнамен жылтыратылған беті

Ерекше өлшемдік тұрақтылық

Вафлиді қолдаудың тамаша біркелкілігі

Айна деңгейіндегі әрлеу беттік үйкеліс пен бөлшектердің жиналуын азайтады, бұл патронды таза бөлмедегі жартылай өткізгіш орталар үшін өте қолайлы етеді.

Жеңіл, бірақ өте қатты құрылым

Ерекше қаттылығына қарамастан, агломерленген SiC дәстүрлі металл ерітінділерімен салыстырғанда салыстырмалы түрде жеңіл құрылымды сақтайды. Бұл бірнеше операциялық артықшылықтар береді:

Құралдың жылдам әрекеті және орналасу дәлдігі

Қозғалыс кезеңдеріндегі механикалық жүктемені азайту

Жоғары жылдамдықты пластинаны тасымалдау кезінде жақсартылған жүйе тұрақтылығы

Жоғары қаттылық пен төмен салмақтың үйлесімі патронды қазіргі заманғы жоғары өнімді литография жабдығы үшін қолайлы етеді.

Тозуға тамаша төзімділік және ұзақ қызмет ету мерзімі

Кремний карбидіпатронға өте жоғары тозуға төзімділік беретін қол жетімді ең қиын инженерлік материалдардың бірі болып табылады. Ұзақ пайдаланудан кейін де беті тегістігі мен құрылымдық тұтастығын сақтайды, бұл дәйекті вафельді қолдауды және сенімді өнімділікті қамтамасыз етеді.

Бұл төзімділік патронның қызмет ету мерзімін айтарлықтай ұзартады, ауыстыру жиілігін төмендетеді және жалпы пайдалану шығындарын азайтады.

Негізгі литографиялық жабдықпен үйлесімділік

Semicorex негізгі фотолитография жүйелерімен үйлесімді стандартты вакуумдық патрондарды қамтамасыз ете алады, соның ішінде жетекші жартылай өткізгіш жабдықтар өндірушілері пайдаланатын. Стандартты үлгілерден басқа, біз толығымен теңшелген дизайнды да қолдаймыз, соның ішінде:

Арнайы өлшемдер мен вафли өлшемдері

Мамандандырылған вакуумдық арналардың конструкциялары

Арнайы литография құралы платформаларымен интеграция

Арнайы монтаждау интерфейстері

Біздің инженерлік топ бар жартылай өткізгіш жабдықпен дәл үйлесімділікті қамтамасыз ету үшін тұтынушылармен тығыз жұмыс істейді.

Жылдам жеткізу және бәсекеге қабілетті баға артықшылығы

Импортталған вакуумдық патрондармен салыстырғанда Semicorex өнімдері маңызды операциялық артықшылықтарды ұсынады:

Жеткізу мерзімі: 4-6 апта

Импортталған құрамдас бөліктерге қарағанда жеткізу мерзімі айтарлықтай қысқа

Жылдам техникалық қолдау және сатудан кейінгі қызмет көрсету

Күшті шығындар бәсекеге қабілеттілігі

Үздіксіз жетілдіріп отыратын өндіріс мүмкіндіктерімен Semicorex жоғары дәлдіктегі SiC вакуумдық патрондары енді импорттық өнімдерді сенімді отандық алмастыруға қол жеткізе алады, бұл жартылай өткізгіш өндірушілерге сатып алу шығындарын азайта отырып, жеткізу тізбегін қамтамасыз етуге көмектеседі.
