Графиттік ауа мойынтіректері

Semicorex Graphite пневматикалық мойынтіректері - ультра дәлдіктегі машиналар үшін үйкеліссіз сызықтық және айналмалы қозғалысты қамтамасыз етуге арналған жоғары дәлдіктегі аэростатикалық компонент. Арнайы изостатикалық сорттан жасалғанкеуекті графит, бұл мойынтірек біркелкі, қатты және тұрақты ауа жастықшасын жасау үшін көміртегі микроқұрылымының табиғи өткізгіштігін пайдаланады. Бұрғыланған саңылауларға негізделген кәдімгі мойынтіректерден айырмашылығы, Графиттік ауа мойынтіректері шектеуші ретінде әрекет ету үшін бүкіл бетінде миллиондаған субмикрондық тесіктерді пайдаланады, бұл градиентсіз немесе қысымның жоғарылауысыз тамаша бөлінген қысым профилін қамтамасыз етеді.

Техникалық сипаттамалар

Сынақ үлгісінің есебіне негізделген Semicorex графиті келесі сертификатталған қасиеттерді көрсетеді:

Негізгі мүмкіндіктер мен артықшылықтар

Қысымның біркелкі таралуы: 0,5 мкм кеуек құрылымы ауаның «пердесін» жасайды, саңылау мойынтіректерімен байланысты қысым толқындарын жояды және ең жоғары қаттылықты қамтамасыз етеді.

Үйкеліссіз қозғалыс: нөлдік статикалық және динамикалық үйкеліс (жабысусыз) позицияны анықтаудың шексіз ажыратымдылығына және нөлдік тозуға мүмкіндік береді, жүйенің қызмет ету мерзімін шексіз ұзартады.

Апатқа қарсы қорғаныс (жұмсақ қону): Shore 53 HS графит беті күйдірмейді. Ауа жоғалған жағдайда подшипник бағыттағышқа жайлап отырады, құрғақ майлаушы ретінде әрекет етеді және дәл бағыттаушы жолдың апатты зақымдалуын болдырмайды.

Жоғары демпферлік: Theкеуекті графитматрица тербелістерді табиғи түрде жұтып, сканерлеу қолданбаларында тұндыру уақытын және динамикалық тұрақтылықты жақсартатын «сығу пленкасының» демпферлік әсерін қамтамасыз етеді.

Таза бөлменің үйлесімділігі: Semicorex графиттік ауа мойынтіректері майсыз немесе майсыз жұмыс істейді, бұл оны жартылай өткізгіш өндірісінде кең таралған ISO 1-сыныптағы таза бөлме орталары үшін өте қолайлы етеді.

Көрнекі сипаттамалар

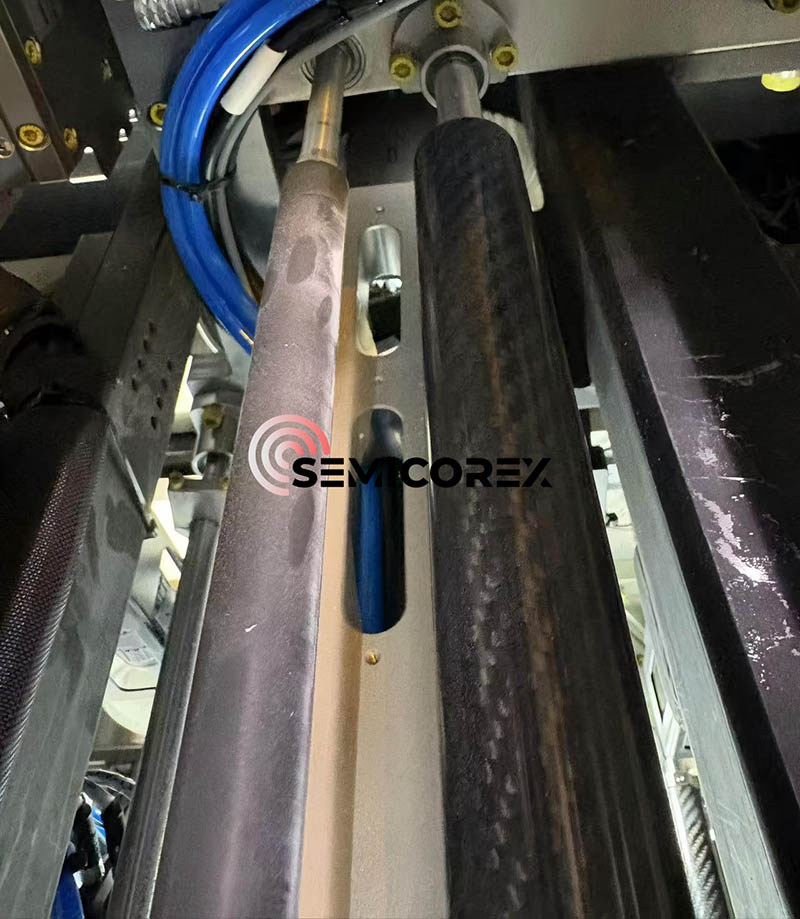

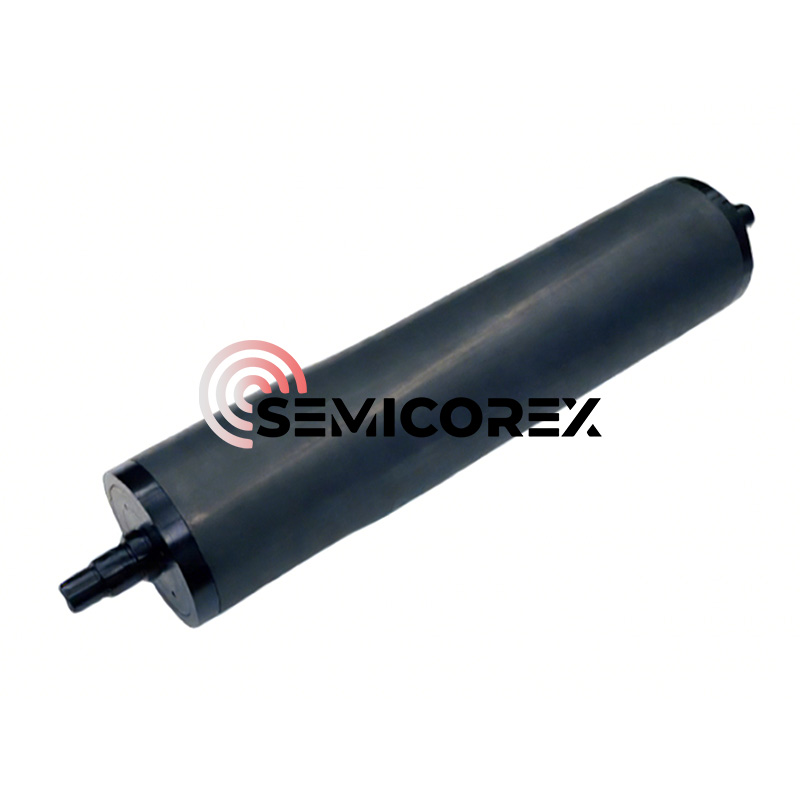

Графиттік ауа мойынтіректерінің құрамдас бөліктерін визуалды тексеру (берілген суреттерге сілтеме жасай отырып) мынаны анықтайды:

Беткі қабат: дәл ұнтақталған графитке тән күңгірт, көмір-сұр түсті әрлеу.

Геометрия: монтаждау немесе вакуумды тазарту үшін өңделген слоттары бар сызықтық жолақ конфигурацияларында қол жетімді. Кеуекті бет микроскопиялық кеуекті торды жасырып, жай көзге біркелкі болып көрінеді.

Орнату: Бағыттауышпен параллельділікті қамтамасыз ету үшін дәл өңделген ойықтармен немесе шарикті монтаждау жүйелерімен біріктіруге арналған.

Тарихи контекст және технологиялық эволюция

Контактілі мойынтіректердің шектері

Ондаған жылдар бойы сызықты қозғалыстың стандарты айналмалы шарикті подшипниктер мен роликті сырғымалар арқылы орнатылды. Мықты болғанымен, бұл жүйелер герцтік контакті кернеуімен анықталған өзіндік шектеулерден зардап шегеді. Домалау элементтері мен жарыстың физикалық байланысы үйкеліс, жылу және тозу бөлшектерін тудырады. Өте дәлдіктегі қолданбаларда шарлардың айналуы нәтижесінде пайда болатын «шу» нанометрлік деңгейдегі метрология үшін қолайсыз жылдамдық толқындарын жасайды. Сонымен қатар, майлау қажеттілігі ластаушы заттар мен таза бөлменің заманауи стандарттарына сәйкес келмейтін техникалық қызмет көрсету талаптарын енгізеді.

Аэростатикалық революция

Ауа мойынтіректеріне көшу машина дизайнында түбегейлі өзгеріс болды. Беттерді ауа қабығымен бөлу арқылы инженерлер механикалық жанасуды жойды. Ерте ауа мойынтіректері тесік компенсациясын пайдаланды. Бұл дизайнда сығылған ауа бірнеше дәлдікпен бұрғыланған тесіктер (саңылаулар) арқылы беріледі және ойықтар арқылы таратылады.

Саңылау дизайнының шектеулері:

Қысым градиенттері: Ауа саңылаудан/ойдан алыстаған сайын қысым айтарлықтай төмендейді, бұл жүк көтергіштігінің тиімділігін төмендетеді.

Пневматикалық балға: ойықтарда ұсталған ауа көлемі конденсатор ретінде әрекет етуі мүмкін, бұл өздігінен қозғалатын дірілге немесе «соғуға» әкеледі.

Бітелу: Бір шаң бөлшегі тесікті бітеп, мойынтіректерді дереу істен шығаруы мүмкін.

Апатты апаттар: Саңылау мойынтіректері әдетте қатты металдан (алюминий, тот баспайтын болат) жасалады. Ауа беру сәтсіз болса, металл-металл немесе металл-гранит контактісі қатты балл мен қышуға әкеледі.

Кеуекті медиа технологиясының пайда болуы

Кеуекті графитті пайдаланатындар сияқты кеуекті ортаның ауа мойынтіректері бұл мәселелерді мойынтірек материалының өзін шектеуші ретінде пайдалану арқылы шешті.

Тарихы: 20 ғасырдың ортасында әзірленген, бірақ 1980 және 90-шы жылдары коммерциялық пайдалану үшін жетілдірілген, кеуекті көміртегі технологиясы миллиондаған микроскопиялық, бұралмалы жолдармен материал жасау үшін агломерация процесін пайдаланды.

Серпіліс: кілті изотропты өткізгіштікті қамтамасыз ету үшін өндіріс процесін бақылау болды. Графиттік ауа мойынтіректерінің орташа диаметрі 0,5 мкм болатын спецификациясы осы технологияның жетілген итерациясын білдіреді, ауа шығынын азайту кезінде қаттылықты барынша арттыру үшін ағынды шектеуді оңтайландырады. Бұл эволюция ауа мойынтіректерін нәзік зертханалық аспаптардан күрделі өңдеу орталарында жұмыс істей алатын берік өнеркәсіптік компоненттерге айналдырды.

Материалтану: Ауа мойынтірегі үшін кеуекті графитке терең сүңгу

Изостатикалық графит өндірісі

Графиттік ауа мойынтіректері изостатикалық графит ретінде анықталған. Бұл өндіріс процесі экструдталған немесе құйылған графиттен ерекшеленеді.

Шикізат: Жоғары таза мұнай коксы бөлшектерге микронизацияланады (0,5 мкм кеуек спецификациясында көрінетін жұқа құрылымға қатысты).

Суық изостатикалық престеу (CIP): Ұнтақ қалыпқа салынып, барлық бағыттардан (сұйықтық қысымы) өте жоғары қысымға ұшырайды. Бұл тығыздықтың (1,74 г/см³) дайындамада біркелкі болуын қамтамасыз етеді. Бұл изотропия өте маңызды, өйткені ол барлық бағытта бірдей жылдамдықпен мойынтірек арқылы ауа ағынын қамтамасыз етеді, «иілу» немесе біркелкі емес көтеруді болдырмайды.

Графиттеу: дайындама ~3000°C дейін қызады. Бұл көміртекті графитке айналдырып, кристалдық құрылымды теңестіреді. Бұл процесс графиттену дәрежесінің және термиялық тұрақтылықтың негізгі көрсеткіші болып табылатын 13,02 μΩ·m меншікті кедергісін береді.

Микроқұрылымдық талдау

Кеуек өлшемі (0,5 мкм): Бұл "Алтын құлыптар" өлшемі.

Кеуектер тым үлкен болса (> 1,0 мкм): Ауа шығыны шамадан тыс артып, мойынтірек қаттылығын жоғалтады (тым ағып кетеді).

Егер саңылаулар тым кішкентай болса (< 0,1 мкм): мойынтірек көтергішті жасау үшін практикалық емес кіріс қысымын қажет етеді және жауап беру уақыты баяу болады.

0,5 мкм: стандартты өнеркәсіптік сығылған ауа жүйелері үшін оңтайландыруды білдіреді (80 PSI), жоғары жүктеме сыйымдылығымен тиімділікті теңестіреді.

Тығыздығы (1,74 г/см³): Әдеттегі тығыз графиттер 1,70-1,85 г/см³ аралығында болады. 1,74 мәні шамамен 15-20% кеуектілікті көрсетеді. «Бос кеңістіктің» бұл көлемі бетке тұрақты ауа беруді қамтамасыз ететін ішкі резервуар ретінде әрекет етеді.

Механикалық беріктік

Қысу күші (127,0 МПа): Бұл мән маңызды. Бұл мойынтіректердің құрылымдық ақаусыз үлкен жүктемелерге төтеп бере алатынын білдіреді. Контекст үшін әдеттегі бетон ~30 МПа құрайды. ауаға арналған кеуекті графит қысу кезінде бетоннан төрт есе күшті. Бұл мойынтіректерді крекингсіз жоғары магниттік күштермен қысуға немесе алдын ала жүктеуге мүмкіндік береді.

Иілу күші (80,7 МПа): Бұл графит үшін жоғары. Ол мойынтіректердің төсеніштерінің үдеу немесе орнатудың дұрыс емес туралануы кезінде қолданылған иілу моменттерінің астынан майысып қалмауын қамтамасыз етеді.

Трибология және «жұмсақ қону»

Жағаның қаттылығы 53 HS (Склероскоп) оны графиттер үшін «орташа қатты» санатқа жатқызады (70-80 HS болуы мүмкін кейбір өте тығыз сорттардан жұмсақ).

Трибологиялық пайда: апат кезінде мойынтірек материалы құрбан болуы керек. Гранит (бағыттаушы жол) әлдеқайда қиын. Shore 53 графиті соққы кезінде майда ұнтаққа айналады, слайдты майлайды және энергияның гранитті сызып тастауына жол бермейді. Бұл өзін-өзі майлайтын мүлік қымбат машиналарды сақтандырудың соңғы полисі болып табылады.
