SiC қапталған графит тақталары

Semicorex SiC қапталған графит тақталары реактордың қыздыру элементтері мен пластинаның өзі арасындағы жоғары дәлдіктегі интерфейс ретінде қызмет ететін қиындықтарды шешуге арналған.

1. ЖетілдірілгенCVD жабыныТехнология:

Біздің плиталарымыздың өнімділігі кремний карбиді қабатының сапасына негізделген. Біз жоғары тазалықтағы прекурсорлық газдарды (әдетте метилрихлоросилан, CH3SiCl3) пайдалана отырып, жоғары температуралы химиялық буларды тұндыру (CVD) процесін қолданамыз.

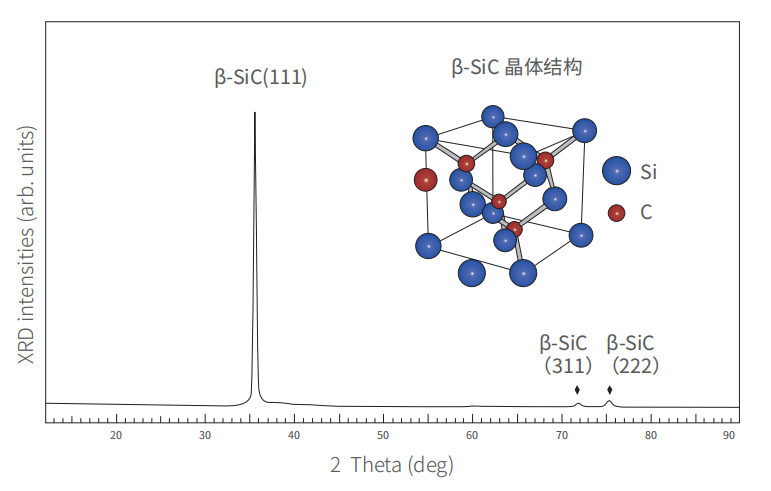

Кристалдық құрылым: Біз тығыздығы жоғары, текше $\beta$-SiC фазасын саламыз. Бұл ерекше кристалдық құрылым ең жоғары қаттылық пен химиялық төзімділікті ұсынады.

Кеуексіз тығыздағыш: Бүріккіш немесе агломерленген жабындардан айырмашылығы, біздің CVD процессіміз молекулалық байланысқан, кеуекті емес бетті жасайды, ол «газ ұстағыштарын» жояды, бұл реактор ортасының газсыз ультра жоғары вакуум деңгейінде сақталуын қамтамасыз етеді.

Бетінің морфологиясы: жабын бақыланатын бетінің кедір-бұдырымен ($R_a$) жасалған, пластинаны тұрақты орналастыру үшін жеткілікті үйкелісті қамтамасыз ету үшін оңтайландырылған, сонымен бірге бөлшектердің ұсталуын болдырмас үшін жеткілікті тегіс болып қалады.

2. Механикалық дизайн және автоматтандырылған өңдеу үйлесімділігі

Қазіргі заманғы эпитаксистік реакторлар (мысалы, AMAT, TEL немесе Aixtron реакторлары) роботты өңдеуге негізделген. Дәлдікпен өңделген пластиналардан көрініп тұрғандай, әрбір ойық пен тесік құралдың жұмыс уақыты үшін өте маңызды.

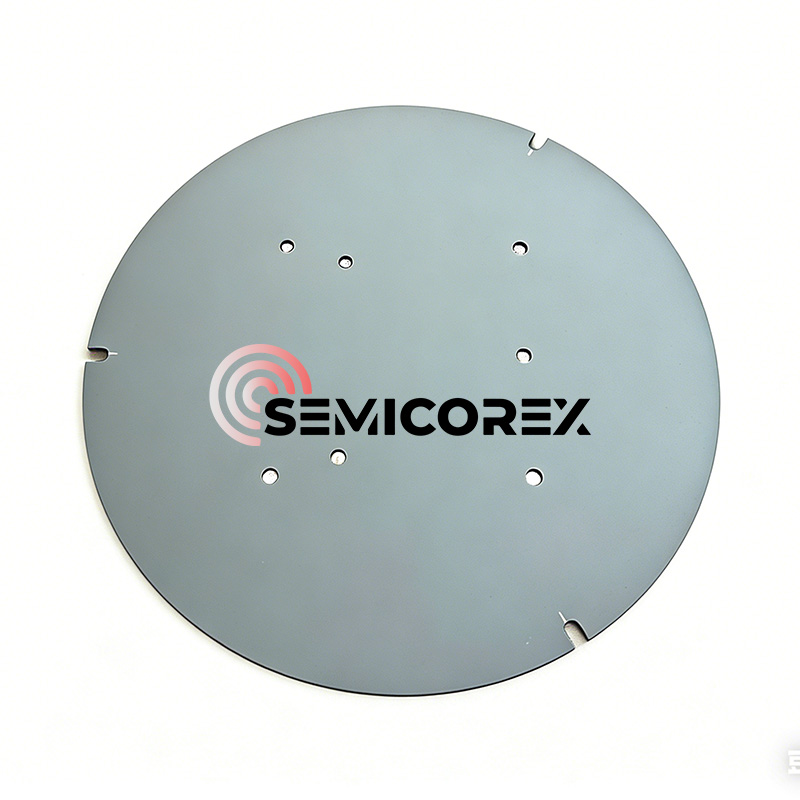

Біріктірілген туралау мүмкіндіктері: Біздің пластиналарда жоғары жылдамдықты айналу кезінде тамаша орталықтандыруды қамтамасыз ететін CNC өңделген ойықтар мен орнату тесіктері (өнім суретінде көрсетілген) бар.

Тегістік және параллельдік: біз <20μm жаһандық тегістік төзімділігін сақтаймыз. Бұл өте маңызды, себебі пластинаның кез келген аздап еңкейуі пластинадағы температура градиентіне әкеледі, нәтижесінде «тайғақ сызықтар» және біркелкі емес эпитаксиалды өсу пайда болады.

Жылулық массаны оңтайландыру: Графит өзегін дәлдікпен жіңішкерту арқылы біз SiC қапталған графит тақталарының жылулық массасын оңтайландырамыз, бұл тезірек көтерілу және төмендеу уақыттарына мүмкіндік береді, бұл күніне партиялар санын тікелей арттырады.

3. Агрессивті ортадағы химиялық төзімділік

Эпитаксиалды процестер өз алдына коррозиялық болып табылады. БіздіңSiC қапталғанГрафит тақталары ең агрессивті тазалау және технологиялық газдарға қарсы арнайы сыналған:

Сутегі (H2) кедергісі: 1,600 ℃ температурада сутегі стандартты материалдарды тегістей алады. Біздің β-SiC жабыны инертті болып қалады, бұл графит өзегін құрылымдық жұқарудан қорғайды.

HCl буларын тазалау: партиялар арасындағы «паразиттік» SiC өсімін жою үшін реакторлар жиі HCl өңдеуін пайдаланады. Біздің жабынның қалыңдығы (>100 мкм) пластинаны жөндеуді қажет етпес бұрын жүздеген тазалау циклдарына мүмкіндік беретін айтарлықтай «тозу шегін» қамтамасыз етеді.

4. Өмірлік циклді басқару арқылы ROI-ді арттыру

Біздің жоғары таза пластиналарға ауысу меншік құнын (CoO) төмендетуге нақты жолды ұсынады:

Шығарымды жақсарту: жақсырақ термиялық біркелкіліктің арқасында «шеттерді алып тастау» аймақтары азайтылды.

Ұзартылған қызмет мерзімі: Біздің пластиналар әдетте оксидпен байланысқан немесе стандартты тазалық баламаларына қарағанда 2-3 есе ұзағырақ қызмет етеді.

Ластануды бақылау: Төменгі металл іздері (Fe, Ni, Cr < 0,1 ppm) соңғы жартылай өткізгіш құрылғыдағы тасымалдаушының жоғары қозғалғыштығына әкеледі.

Сарапшы ескертпесі: SiC жабыны бар графит пластиналарының қызмет ету мерзімін ұзарту үшін CVD қабатында бақыланатын кернеуді бөлуге мүмкіндік беретін жаңа тақталар үшін «жұмсақ іске қосу» жылу протоколын ұсынамыз.
