Жартылай өткізгішті өндірудің күрделі экожүйесінде термиялық тұрақтылық сапаның негізі болып табылады. Кремний карбиді (SiC) құймаларын өсіргенде немесе GaN қуат құрылғылары үшін эпитаксиалды қабаттарды орналастыруда қыздыру элементі абсолютті дәлдікті қамтамасыз етуі керек. Біздің графит қыздырғыштарымыз 2000°C дейін құрылымдық тұтастықты сақтауға арналған реакторыңыздың сенімді жылу өзегі болу үшін жасалған.
1. Материалдың жоғары деңгейі: жоғары таза изостатикалық графит
Жылытқыштың өнімділігі оның субстратынан басталады. Semicorex-те біз тек ең жақсысын қолданамызизостатикалық графитқамтамасыз ету үшін барлық жағынан бірдей қысыммен қалыптасады:
- Біркелкі электр кедергісі:Вафельдің біркелкі емес өсуін тудыратын локализацияланған «ыстық нүктелерді» жояды.
- Ұсақ түйіршікті құрылымы:Жоғары механикалық беріктік серпентин жолдарын күрделі CNC өңдеуге мүмкіндік береді.
- Өте төмен күл мазмұны:Тазарту процестері ластануды болдырмай, металл қоспаларын < 5 ppm дейін азайтады.
2. Жылу біркелкілігі үшін геометриялық инженерия

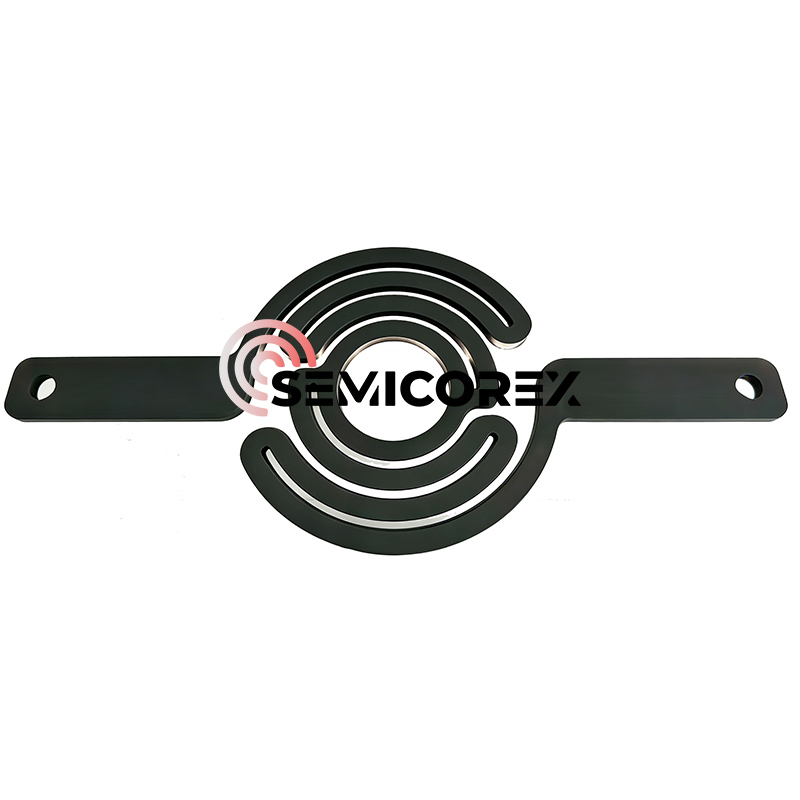

Біздің жылытқыштарымызда тамаша дөңгелек жылу өрісін қамтамасыз ету үшін математикалық оңтайландырылған лабиринттік резистивті жол бар:
- Серпентин жолының дизайны:Температураны жылдам және дәл көтеру үшін қарсылық пен бетінің ауданын арттырады.
- Біріктірілген орнату қарулары:Төмен жанасу кедергісін қамтамасыз ететін сенімді электр қосылымы үшін дәлдікпен бұрғыланған тесіктер.
- Жылулық симметрия:Радиалды температура градиенттерін барынша азайта отырып, сенсордың геометриясына сәйкес келуге арналған.
3. Жетілдірілген қорғаныс жабындары
Semicorex агрессивті химиялық ортадан қорғау үшін кеңейтілген жабын жақсартуларын ұсынады:
- CVD SiC жабыны:MOCVD орталарында «көміртектің шаңдануын» және тотығуды болдырмайтын герметикалық тығыздағыш.
- CVD TaC жабыны:2000°C асатын SiC кристалының өсуі үшін сутегі эрозиясына теңдесі жоқ төзімділікті қамтамасыз етеді.
Техникалық өнімділік сипаттамалары
| Меншік | Типтік мән | Өнеркәсіптік пайда |
|---|---|---|
| Максималды жұмыс температурасы | 2200°C дейін | Барлық SiC/GaN өсу профильдерін қолдайды |
| Күл мазмұны | < 2 - 5 бет мин | Қоспа деңгейіндегі ластануды болдырмайды |
| Тығыздығы | 1,82 - 1,88 г/см³ | Жоғары механикалық және термиялық тұрақтылық |
| Иілу күші | 50 - 70 МПа | Механикалық кернеуге және дірілге төзімділік |
| Жылу өткізгіштік | 100 - 130 Вт/м·К | Тиімді және жылдам жылу беру |
Жартылай өткізгіш фабрикасындағы маңызды қолданбалар
- SiC құймасының өсуі (PVT):Сублимацияны жүргізу үшін қажетті дәл тік температура градиентін қамтамасыз ету.
- MOCVD және PECVD:III-V қосылыс жартылай өткізгіштердегі сезгіштер үшін негізгі жылу көзі ретінде қызмет етеді.
- Жоғары температурадағы күйдіру:Жоғары вольтты қуат құрылғыларында қоспаларды белсендіруге арналған таза, сенімді жылу.
Әрбір графит жылытқышы сіздің нақты реактор үлгісіне тамаша сәйкестікті қамтамасыз ету үшін 100% CMM өлшемді тексеруден өтеді. Біз ең қатаң салалық стандарттарға сәйкестікті қамтамасыз ете отырып, толық қадағалануды және материалды сертификаттауды қамтамасыз етеміз. Резистивті жолды оңтайландыру арқылы біз фабрикаларға цикл уақытын қысқартуға және бір партиядағы «Prime Grade» пластиналар санын көбейтуге көмектесеміз.
