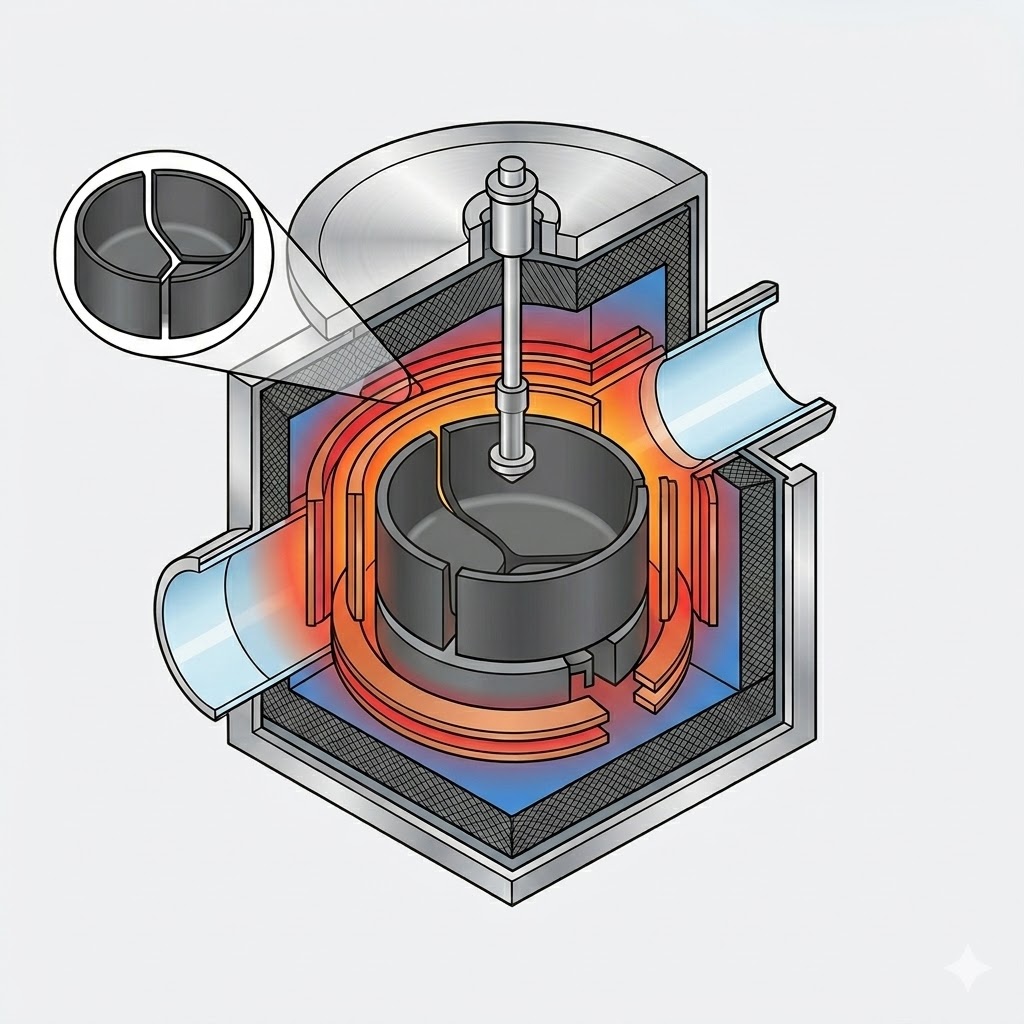

Көміртек негізіндегі жылу өрісі жүйесі

● 2026-07-02 ● - ● Маған хабарлама қалдырыңыз

1. Көміртек негізіндегі жылу өрістерінің рөлі оқшаулау компоненттерінен терезе реттегіштеріне дейін дамыды.

Көміртегі негізіндегі жылу өрісінің мәні дәстүрлі жылу оқшаулаудан әлдеқайда асып түседі. Қазіргі заманғы кристалды өсіру жүйелерінде ол кристалдың сапасына, өнімділігіне және пайдалану шығындарына тікелей әсер ететін кешенді процесті басқару платформасы ретінде жұмыс істейді. Оның негізгі функцияларын төрт деңгейге жинақтауға болады:

Функционалдық деңгей	Негізгі функция	Негізгі өнімділік көрсеткіштері
Құрылымдық қолдау	Қолдайдыкварц тигельдері, жылытқыштар, жылу қалқандары, жәнеinsuтазарту цилиндрлеріауқымды жылу өрісі жүйелерінің механикалық тұрақтылығын қамтамасыз ету.	Пештің өлшемі, жылу өрісінің өлшемдері, тигель өлшемі және зарядтау сыйымдылығы
Жылу бөлу	Балқыма мен кристалдың өсу интерфейсі арасындағы термиялық тепе-теңдікті реттей отырып, сәулелену, өткізгіштік және конвекция жолдарын басқарады.	Температура градиенті, интерфейс пішіні, тарту жылдамдығы және қуат тұтынуы
Газ ағынын басқару	SiO және CO сияқты ұшпа түрлерді жою кезінде аргон ағынын және SiC PVT жүйелерінде бу-фазалық материалды тасымалдауды бағыттайды.	Ағын өрісінің сипаттамалары, оттегі мен көміртегі қоспаларының деңгейлері, шөгінділердің пайда болуы және жылу өрісінің қызмет ету мерзімі
Сапаны бақылау	Оттегі концентрациясына, көміртегі концентрациясына, кедергінің біркелкілігіне, дислокацияның тығыздығына, кернеудің таралуына және кристалдық құрылымның тұрақтылығына әсер етеді.	N-типті кремний үйлесімділігі, SiC политипті бақылау және ақауларды басқару

Жабдықтың жалпыға қолжетімді сипаттамалары фотоэлектрлік Czochralski (CZ) кристалдарын өсіру технологиясы үлкен пештермен, үлкен термиялық өрістермен, зарядтау сыйымдылығымен, интеллектуалды кристалды тартумен және жетілдірілген төмен оттегі бақылауымен сипатталатын жаңа кезеңге кіргенін көрсетеді.

Жарияланған сипаттамаларға сәйкес, кейбір жетілдірілген кристалды өсіру жүйелерінде Φ1700 × 2100 мм негізгі камера өлшемі бар және диаметрі 42 дюймге дейінгі жылу өрістерін қолдайды. Үйлесімді тигель өлшемдері шамамен 700 кг, 1000 кг, 1200 кг және 1300 кг зарядтау сыйымдылығына сәйкес келетін 33, 37, 40 және 42 дюймді қамтиды.

Бұған қоса, бұл жүйелер операциялық тиімділіктің айтарлықтай жақсарғанын көрсетеді, соның ішінде:

· Тұрақты диаметрлі өсу қуаты 42 кВт-қа дейін төмен

· Салқындатқыш суды тұтыну 20 м³/сағ

· Күнделікті кристалды шығару 200 кг-нан астам

· Continuous Czochralski (CCz) технологиясымен және магнит өрісінің көмегімен кристалдардың өсу конфигурацияларымен үйлесімділік

Бұл әзірлемелер жылу өрісінің дизайны кристалл сапасын, өндіріс тиімділігін және жалпы өндіріс құнын анықтауда маңызды факторға айналғанын көрсетеді.

2. Пештің өлшемдері

2.1 Фотоэлектрлік CZ монокристалды өсіретін пештер

CZ кристалды өсіретін пештерді масштабтау пештің өлшемдерін үлкейтуден әлдеқайда көп нәрсені қамтиды. Кең ауқымды пештің сәтті дизайны келесі параметрлерді үйлестірілген оңтайландыруды талап етеді:

· Негізгі камераның диаметрі

· Көмекші камераның биіктігі

· Тамақ ашу өлшемдері

· Тигель өлшемі

· Жылу қалқанының саңылауы

· Беру интерфейстері

· Вакуумдық және шығару жолдары

Кең көлемді пешті жобалаудың типтік инженерлік логикасы төменде келтірілген:

Параметр	Инженерлік маңызы	Жылу өрісінің өнімділігіне әсері
Негізгі камераның диаметрі	Максималды жылу өрісінің диаметрін, оқшаулау қалыңдығын және қыздырғыш өлшемдерін анықтайды.	Үлкен камералар термиялық инерцияны арттырады, нәтижесінде температура реакциясы баяулайды.
Тамақтың ашылуының өлшемі	Кристалды өзекшелердің, жылу қалқандарының, бағыттаушы цилиндрлердің және жоғарғы білік тораптарының рұқсат етілген өлшемдерін анықтайды.	Тым кішкентай жұлдыру жылу өрісі мен ағынды бағыттаушы құрылым дизайнының икемділігін шектейді.
Көмекші камераның биіктігі	Кристалл ұзындығы мүмкіндігін, салқындату кеңістігін және кристалды алу циклінің уақытын анықтайды.	Үлкен биіктік кристалдардың ұзағырақ өсуін және жоғары өндірістік әлеуетті қолдайды.
Тигель диаметрі	Бастапқы зарядтау сыйымдылығын, балқыту тереңдігін және оттегінің еру аймағын анықтайды.	Үлкен тигельдер өнімділікті арттырады, бірақ оттегін бақылауды қиындатады.
Сыртқы азықтандыру интерфейсі	OCz, CCz немесе бірнеше қайта зарядтау әрекеттерін қосады.	Өндіріс циклдерін ұзартады және өнім көлемін арттырады, сонымен қатар қоспалардың жиналу қаупін арттырады.

Екі түрлі заряд көрсеткішін ажырату керек:

Бастапқы зарядтау сыйымдылығы

Бұл тигельге бір уақытта тиелген шикізаттың мөлшерін білдіреді және тигель өлшемімен тікелей анықталады. Жалпыға қолжетімді жабдықтың сипаттамалары әдетте 700 кг-нан 1300 кг-ға дейінгі қуаттылықты көрсетеді.

Бір пешке арналған жалпы заряд сыйымдылығы

Бұған бірнеше қайта зарядтау циклдары немесе толық өндіріс кезінде үздіксіз азықтандыру операциялары кіреді. Нәтижесінде пеш науқаны кезінде өңделген жалпы материал бастапқы зарядтан айтарлықтай жоғары болуы мүмкін.

Мысалы, жария проспекті құжаттарында ашылған салалық салыстырулар мынаны көрсетеді:

· 32 дюймдік жылу өрісі бір пеш науқанына 3000 кг материалды өңдей алады.

· 36 дюймдік жылу өрісі бір пеш науқанына 3500 кг материалды өңдей алады.

Бұл мәндер тигельдің бір реттік тиеу сыйымдылығын емес, бүкіл жұмыс циклі кезіндегі жалпы өнімді білдіреді.

2.2 SiC PVT кристалды өсіретін пештер

Кремний карбиді (SiC) PVT кристалды өсіретін пештерді масштабтау әдеттегі кремний CZ жүйелерін үлкейтуге қарағанда әлдеқайда қиын.

Чохральски процесіне қарағанда SiC кристалдары балқытылған фазадан өсірілмейді. Оның орнына, физикалық бу тасымалдау (PVT) өте жоғары температурада SiC көзі ұнтағының сублимациясына сүйенеді. Түзілген бу түрлері осьтік температура градиенті бойынша тасымалданады және кейіннен салыстырмалы түрде салқын SiC тұқымдық кристалында кристалданады.

Корольдік химия қоғамы (RSC, 2026) жариялаған зерттеу 150 мм SiC PVT кристалының өсуі бойынша жылу жүйесін бес негізгі компоненттен тұратындай сипаттайды:

· Жылу оқшаулағыш киіз

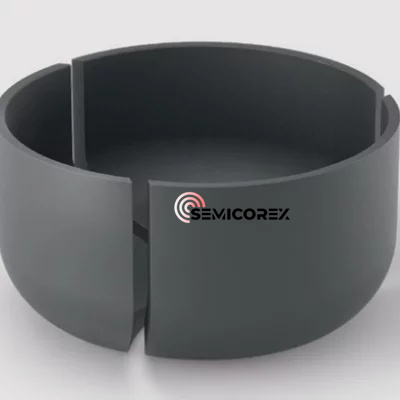

· Графитті тигель

· SiC тұқымдық кристалы

· SiC бастапқы материал

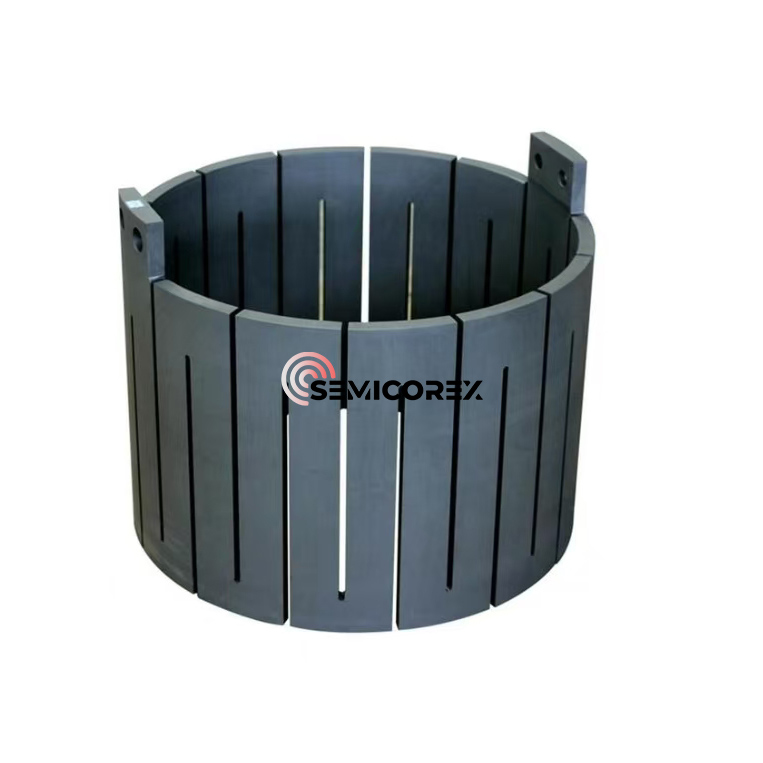

· Қарсылық қыздырғыш

Кристаллдың өсуі кезінде бастапқы ұнтақ жоғары температурада сублимацияланады, бір кристалды қалыптастыру үшін төменгі температурадағы тұқым кристалына тұндырмас бұрын температура градиенті астында жоғары қарай қоныс аударатын бу фазалық түрлерді шығарады.

Демек, SiC PVT пешінің көлемін ұлғайту тек жоғары температураға қол жеткізу мәселесі емес. Негізгі инженерлік міндеттер мыналарды қамтиды:

а. Жеткілікті осьтік температура градиентін сақтаусублимация – тасымалдау – кристалдану процесін үздіксіз жүргізу.

б. Радиалды температура градиенттерін азайтутермиялық кернеуді азайту, кристалдық крекингті болдырмау және политипті трансформацияны басу үшін.

в. Жылу өрісінің тұрақтылығын сақтаубастапқы ұнтақ бірте-бірте тұтынылатындықтан, өсу процесінде.

г. Басқарылатын кристалдық өсу интерфейсін сақтау8-дюймдік және болашақта 12-дюймдік SiC вафли өндірісіне көшу кезінде.

Кремний кристалының өсуімен салыстырғанда, SiC PVT жүйелеріндегі жылу өрісі айтарлықтай жоғары температура тұрақтылығын және дәлірек термиялық бақылауды қамтамасыз етуі керек, бұл жылу өрісінің дизайнын үлкен диаметрлі SiC кристалын өндіру үшін ең маңызды технологиялардың біріне айналдырады.

3. Жабдық конструкциясы мен жылу өрісінің өнімділігі арасындағы маңызды байланыс

Пештің конфигурациясы, жылу өрісінің дизайны, кристалл сапасы және өндіру құны арасындағы өзара әрекеттесу келесідей қорытындылануы мүмкін:

Жабдық / Процесс айнымалысы	Жылу өрісінің реакциясы	Кристалл сапасына жауап беру	Шығынның әсері
Пештің үлкен өлшемі	Жоғары термиялық инерция және ұзағырақ газ ағынының жолдары	Радиалды температураның біркелкілігін сақтау қиынырақ	Өндіріс қуаттылығы жоғары, бірақ іске қосу құны өсті
Үлкенірек жылу өрісі	Жылу шығынын азайту арқылы жақсартылған жылу оқшаулау	Оттегі мен көміртегі қоспаларын бақылау қиынырақ	Бір пластинаның амортизациялық құны төмен, бірақ жылу өрісінің құрамдас бөлігінің құны жоғары
Үлкенірек тигель	Балқыма көлемінің жоғарылауы және тигель қабырғаларынан оттегінің еруі	Оттегі концентрациясының ауытқуының және меншікті кедергінің өзгеруінің жоғары тәуекелдері	Үлкен зарядтау сыйымдылығы және килограмның өндіріс құнының төмендеуі
Тереңірек жылудан қорғау орны	Жетілдірілген кристалды салқындату және өсті осьтік температура градиенті (G)	Тарту жылдамдығының әлеуеті жоғары, бірақ интерфейстің тұрақсыздығы қаупі артады	Кристалдың сынуын қатаң бақылауды талап ете отырып, өнімділік жақсарды
Аргон ағынының жылдамдығын арттыру	Қоспаны күштірек кетіру және конвективтік жылу беруді жақсарту	Оттегі мен көміртегінің концентрациясы төмен, бірақ температура ауытқулары ықтимал	Аргонды тұтынудың жоғарылауы және жоғары вакуумдық сорғы талаптары
Пештің төмендетілген қысымы	Жетілдірілген булану және ұшпа түрлерді жою	Модификацияланған тұндыру және кері диффузия механизмдері	Шығару жүйесінің өнімділігі мен тығыздағыш сенімділігіне жоғары талаптар
Жоғары тарту жылдамдығы	Күшті салқындату қабілетін қажет ететін жасырын жылу бөлінуінің жоғарылауы	Үлкен V/G вариациясы және жоғары дислокация қаупі	Өндіріс шығымының ықтимал төмендеуімен жоғары өткізу қабілеті
Көп аймақты жылытқышты басқару	Жақсартылған температура өрісін басқару мүмкіндігі	Кристалл интерфейсінің пішінін және оттегі тасымалдауын жақсырақ оңтайландыру	Жабдықтың күрделілігі мен іске қосу құнының артуы
Магниттік өріс / CCz технологиясы	Неғұрлым тұрақты балқыма конвекциясы және үздіксіз азықтандыру	Төмен оттегі бақылауы және кедергінің біркелкілігі жақсарды	Жетілдірілген N типті кремний өндіруге мүмкіндік беретін жоғары күрделі салым
Көп аймақты SiC жылу өрісі	Осьтік қозғаушы күш пен радиалды температураның біркелкілігін тәуелсіз оңтайландыру	Политиптік ауысуды, дислокация тығыздығын және кристалды крекингті азайтады	Басқару жүйесінің күрделілігі жоғарылаған жоғары кристалдық кірістілік

Кристаллды өсіретін жабдықтың үздіксіз эволюциясы жылу өрісінің енді тек пассивті құрылымдық жинақ емес екенін көрсетеді. Оның орнына ол жылу алмасуды, сұйықтық динамикасын, массаны тасымалдауды, қоспалардың таралуын және кристалл сапасын бір уақытта басқаратын интеграцияланған процесті басқару жүйесіне айналды.

Пластинаның диаметрлері ұлғайған сайын және жартылай өткізгіш материалдар жетілдірілген сайын, болашақ жылу өрісі жүйелері жоғары өнімділікке, төмен ақаулардың тығыздығына және жақсартылған өндіріс тиімділігіне қол жеткізу үшін цифрлық модельдеуге, мультифизикалық оңтайландыруға, интеллектуалды температураны басқаруға және теңшелген көміртекті-графит құрамдас дизайнына көбірек сүйенетін болады.

Semicorex жоғары өнімділіктің жан-жақты портфолиосын ұсынадыграфитжәнекварцкремний және SiC кристалдарын өсіру қолданбаларында қолданылатын жетілдірілген жылу өрісі жүйелеріне арналған компоненттер. Біздің өнімдер жоғары термиялық тұрақтылықты, ұзартылған қызмет мерзімін және ерекше процестің үйлесімділігін қамтамасыз ету үшін жасалған. Теңшелген шешімдер немесе қосымша техникалық ақпарат алу үшін біздің инженерлік тобымызға хабарласыңыз.
