Тиісті вафлиді таңдағанда, қандай көрсеткіштерге назар аудару керек?

Вафли таңдау жартылай өткізгіш құрылғылардың дамуы мен өндірісіне айтарлықтай әсер етеді.ВафлиІріктеу арнайы қолдану сценарийлерінің талаптарын басшылыққа алуы керек және оларды келесі шешуші өлшемдерді қолдану арқылы мұқият бағалануы керек.

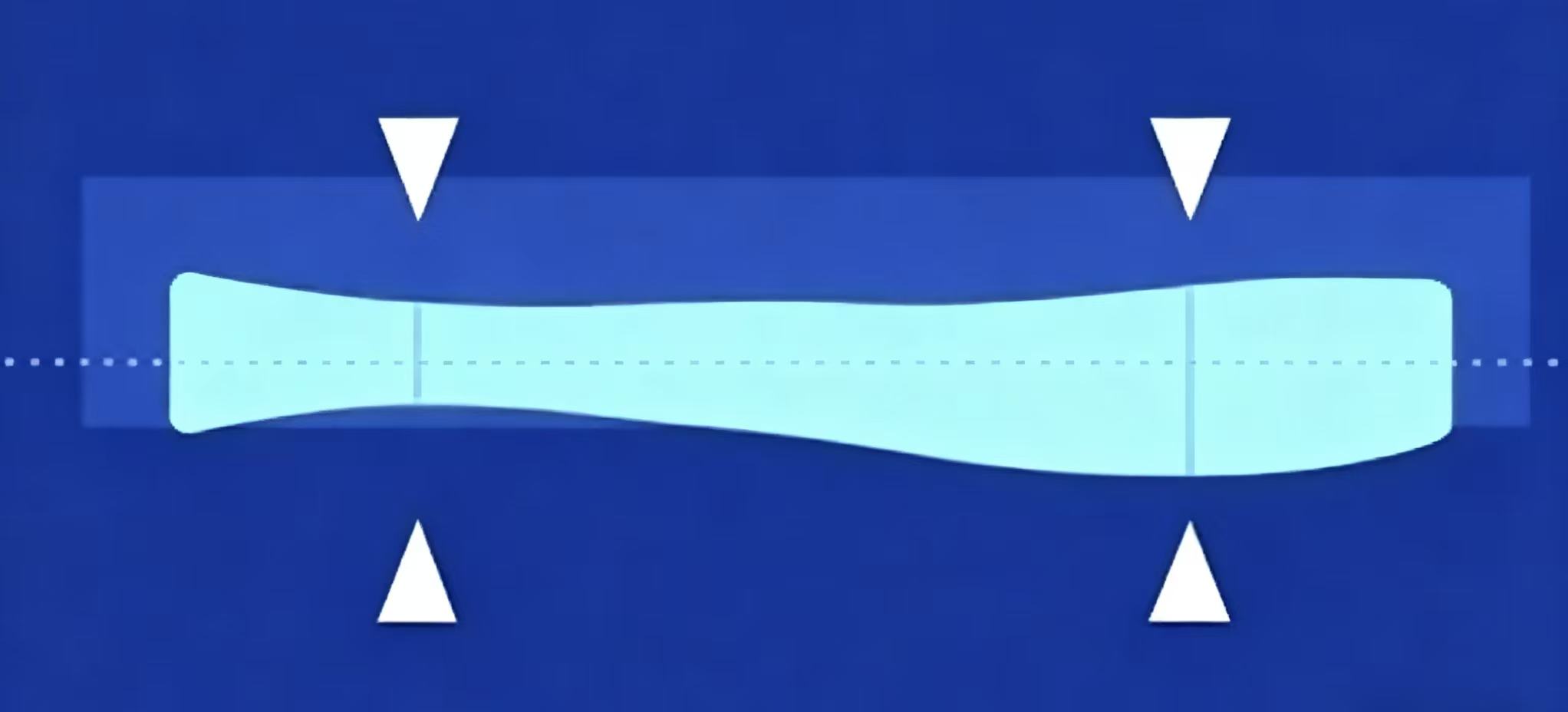

Вафли беті бойынша өлшенген максималды және ең аз қалыңдықтың арасындағы айырмашылық ttv деп аталады.  Бұл қалыңдық біркелкілігін өлшеу үшін маңызды метрика, ал жоғары өнімділік кішігірім мәндермен көрсетіледі.

Вафли беті бойынша өлшенген максималды және ең аз қалыңдықтың арасындағы айырмашылық ttv деп аталады.  Бұл қалыңдық біркелкілігін өлшеу үшін маңызды метрика, ал жоғары өнімділік кішігірім мәндермен көрсетіледі.

2.Ол:

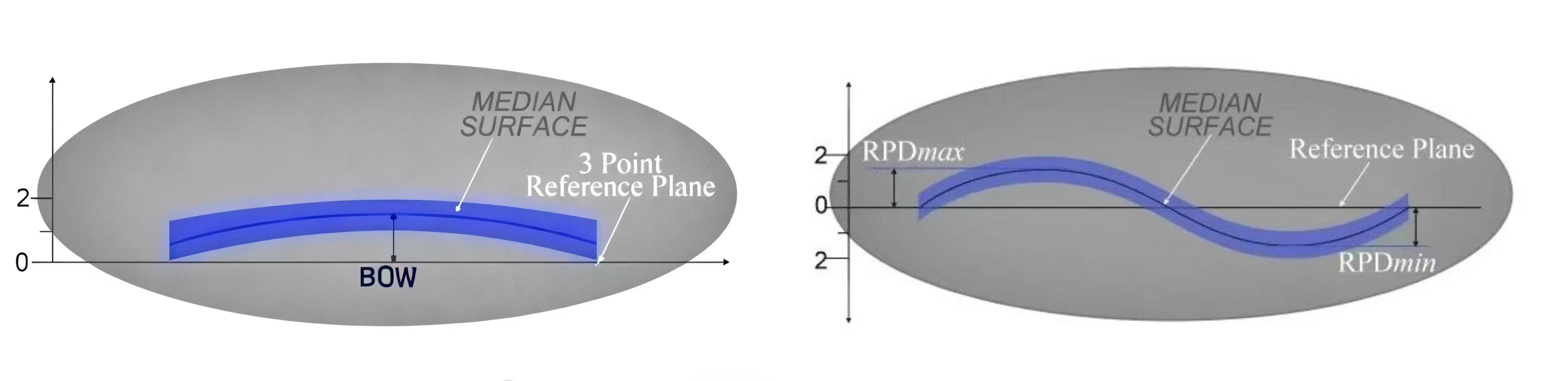

Садақ индикаторы вафли орталығы аймағының тік офсатқа бағытталған, бұл жергілікті иілу күйін көрсетеді. Бұл жергілікті жазықтылыққа сезімтал сценарийлерді бағалауға жарамды. Айналдыру индикаторы жалпы жазықтықты және бұрмалануды бағалау үшін пайдалы, өйткені ол бүкіл вафлидің бетінің ауытқуын қарастырады және бүкіл вафли үшін жалпы жазықтық туралы ақпарат береді.

3.Бартик:

Бөлшектердің вафли бетіне ластануы құрылғыны өндіруге және өнімділікке әсер етуі мүмкін, сондықтан бөлшектерді өндіру кезінде бөлшектерді өндіруді азайту және беттік бөлшектердің ластануын азайту және кетіру үшін арнайы тазарту процестерін қолдану қажет.

5.Defects:

Кіркектілік макроскопиялық тегістікке ұқсамайтын микроскопиялық масштабтағы вафли бетінің тегісті өлшейтін индикаторға қатысты. Бетінің кедір-бұдыры, беті тегіс. Біркелкі емес жұқа пленкалар, бұлыңғыр фотолитографиялық үлгінің жиектері және электрлік өнімділік сияқты мәселелер шамадан тыс кедір-бұдыр болуы мүмкін.

5.Defects:

Вафли ақаулары механикалық өңдеуден туындаған толық емес немесе тұрақты емес тор құрылымдарына жатады, ол өз кезегінде микрофондар, дислокация, сызаттар бар кристалды зақымдану қабаттары пайда болады. Бұл вафлидің механикалық және электрлік қасиеттеріне зиян тигізіп, ақыр соңында чиптің сәтсіздігіне әкелуі мүмкін.

Вафли беті бойынша өлшенген максималды және ең аз қалыңдықтың арасындағы айырмашылық ttv деп аталады.  Бұл қалыңдық біркелкілігін өлшеу үшін маңызды метрика, ал жоғары өнімділік кішігірім мәндермен көрсетіледі.

Вафлидердің екі түрі допинг компоненттеріне байланысты N-Type және P-type. N-Type Wafers әдетте өткізгіштікке қол жеткізу үшін Group V элементтерімен доппен кездеседі. Фосфор (P), мышьяк (AS), антимония (SB) жалпы допинг элементтері болып табылады. P-Type Wafers ең алдымен III топтарымен, әдетте бормен (B) бар. Құрамында кремний ішкі кремний деп аталады. Оның ішкі атомдары коваленттік облигациялармен бірге қатты құрылымды қалыптастыру, оны электрлік тұрақты оқшаулағыш етеді. Алайда, нақты өндірісте қоспалар жоқ ішкі кремнийлік вафалар жоқ.

7.ЕССИСТИЦИЯЛЫҚ:

Вафлиді бақылау өте маңызды, өйткені ол жартылай өткізгіш құрылғылардың жұмысына тікелей әсер етеді. Вафлидің кедергісін өзгерту үшін, өндірушілер әдетте оларды бақылайды. Жоғары допант концентрациясы төмен төзімділікке әкеледі, ал допант концентрациясы жоғарырақ төзімділікке әкеледі.

Қорытындылай келе, вафлиді таңдағанға дейін процестердің келесі шарттары мен жабдықтарының шектеулерін нақтылау ұсынылады, содан кейін жоғарыда аталған көрсеткіштер негізінде, содан кейін жоғарыда аталған индикаторлар негізінде, содан кейін жоғарыда аталған индикаторларға, өндірістік шығындарды оңтайландырудың дуалды мақсаттарын қамтамасыз ету үшін.
