SiGe және Si селективті ою технологиясы

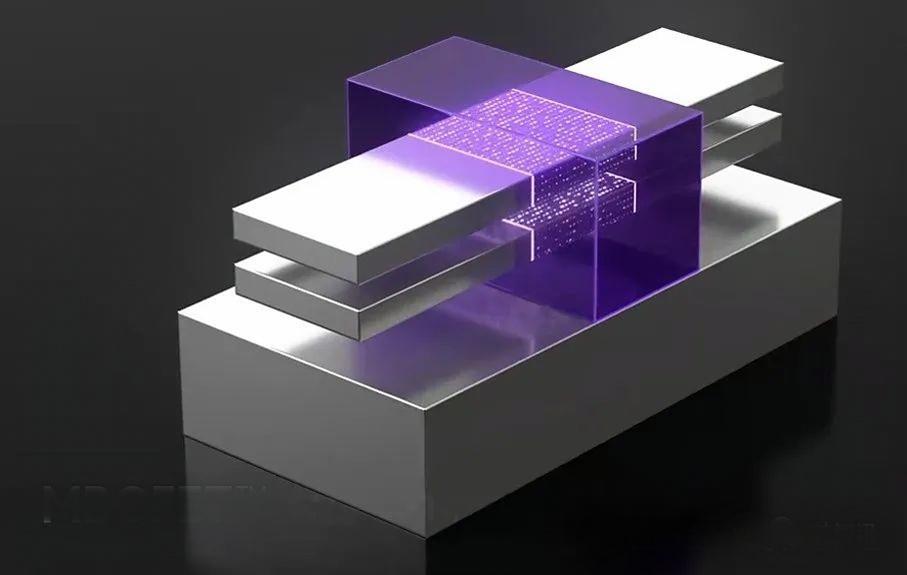

Gate-All-Around FET (GAAFET), FinFET-ті ауыстыруға дайын келесі ұрпақ транзисторлық архитектурасы ретінде оның жоғары электростатикалық басқаруды және кішірек өлшемдерде жақсартылған өнімділікті қамтамасыз ету қабілеті үшін үлкен назар аударды. n-типті GAAFET-терді жасаудағы маңызды қадам жоғары таңдауды қамтидыоюSiGe:Si стектері ішкі аралықтарды тұндыру, кремний нанопарақтарын генерациялау және арналарды босату.

Бұл мақала селективті нұсқаны қарастырадыөңдеу технологияларыосы процеске қатысады және SiGe оюында жоғары дәлдік пен селективтілікке қол жеткізу үшін жаңа шешімдерді ұсынатын екі жаңа ою әдісін - жоғары тотықтырғыш газсыз плазмасыз ою және атомдық қабатты өңдеу (ALE) - енгізеді.

GAA құрылымдарындағы SiGe Superlattice қабаттары

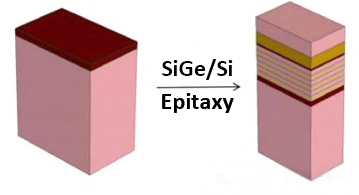

GAAFET дизайнында құрылғының өнімділігін арттыру үшін Si және SiGe қабаттары ауысадыкремний субстратында эпитаксистік жолмен өсіріледі, супертор ретінде белгілі көп қабатты құрылымды құрайды. Бұл SiGe қабаттары тасымалдаушы концентрациясын реттеп қана қоймайды, сонымен қатар кернеуді енгізу арқылы электрондардың қозғалғыштығын жақсартады. Дегенмен, келесі технологиялық қадамдарда кремний қабаттарын сақтай отырып, бұл SiGe қабаттарын дәл жою қажет, бұл жоғары селективті ою технологияларын қажет етеді.

SiGe селективті эшингінің әдістері

Жоғары тотығу газы плазмасыз өрнек

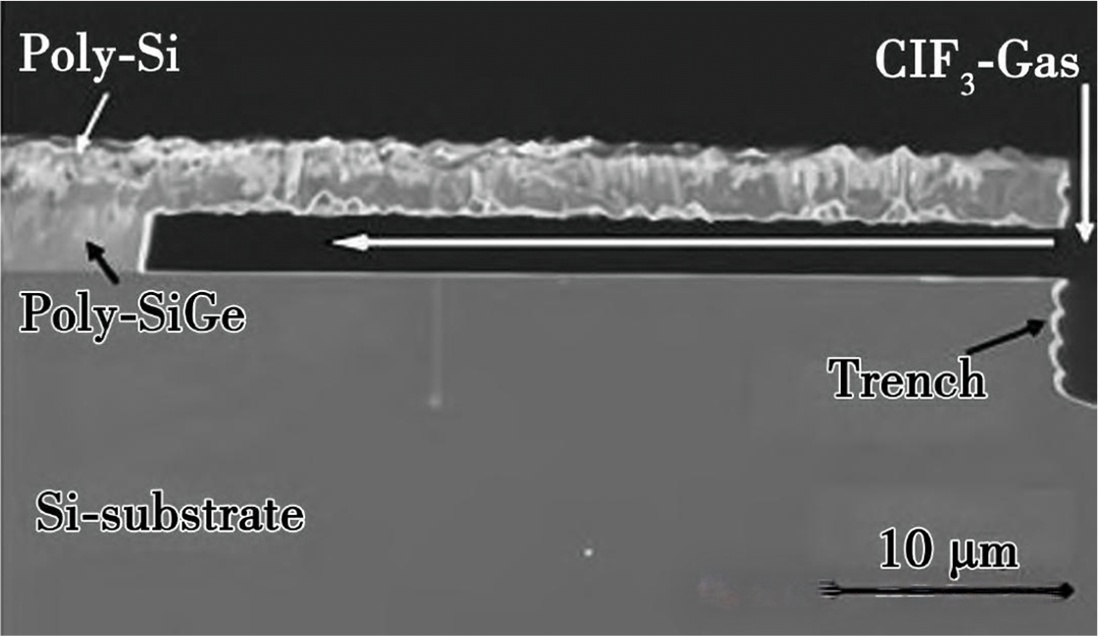

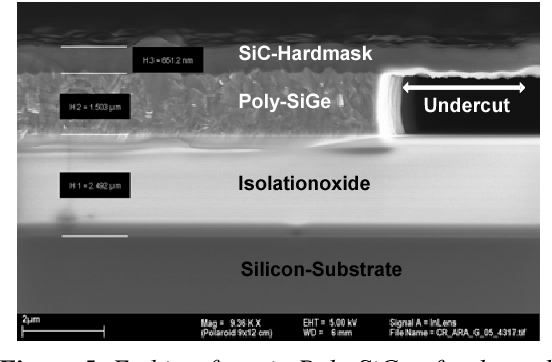

ClF3 газын таңдау: Бұл өңдеу әдісі 1000-5000 SiGe:Si селективті қатынасына қол жеткізе отырып, ClF3 сияқты экстремалды селективтілігі жоғары тотығу газдарын пайдаланады. Оны плазманы зақымдамай бөлме температурасында аяқтауға болады.

Төмен температуралық тиімділік: Оңтайлы температура шамамен 30°C болып табылады, бұл құрылғы өнімділігін сақтау үшін маңызды болып табылатын қосымша жылу бюджетінің ұлғаюына жол бермей, төмен температура жағдайында жоғары таңдаулы оюды жүзеге асырады.

Құрғақ орта: толықсырлау процесіқұрылымның жабысу қаупін жоя отырып, толығымен құрғақ жағдайларда жүргізіледі.

Атомдық қабат графигі (ALE)

Өзін-өзі шектейтін сипаттамалар: ALE екі сатылы циклдікою технологиясы, мұнда оюланатын материалдың беті алдымен модификацияланады, содан кейін модификацияланбаған бөліктерге әсер етпей өзгертілген қабат жойылады. Әрбір қадам өзін-өзі шектейді, бір уақытта бірнеше атомдық қабаттарды жою деңгейіне дейін дәлдікті қамтамасыз етеді.

Циклдік оюлау: жоғарыда аталған екі қадам қалаған ою тереңдігіне қол жеткізгенше қайталанып орындалады. Бұл процесс ALE-ге қол жеткізуге мүмкіндік бередіатомдық деңгейдегі дәлдікпен өңдеуішкі қабырғалардағы шағын өлшемді қуыстарда.

Semicorex-те біз маманданамызSiC/TaC қапталған графит ерітінділеріжартылай өткізгішті өндіруде Эттинг процестерінде қолданылады, егер сізде қандай да бір сұраулар болса немесе қосымша мәліметтер қажет болса, бізбен байланысудан тартынбаңыз.
