PVT әдісімен дайындалған SIC кристалдары

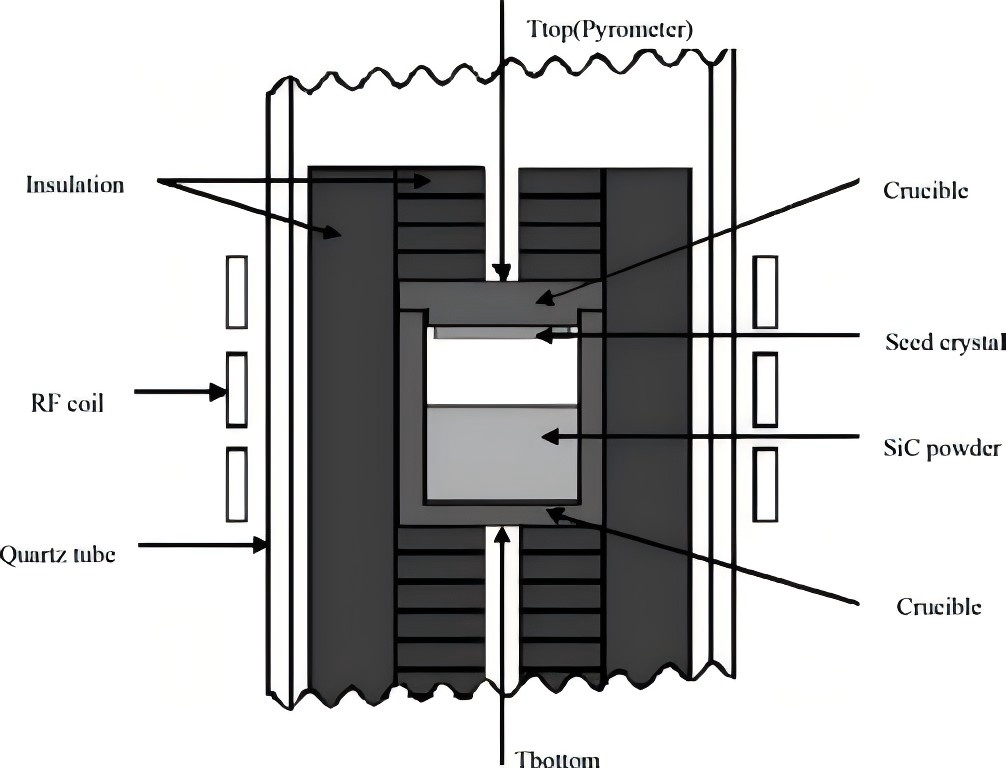

Кремний карбидін дайындаудың негізгі әдісі Бірыңғай кристалдарды дайындаудың негізгі әдісі - физикалық бу (PVT) әдісі. Бұл әдіс негізінен а-дан тұрадыкварц түтігі қуысы, акварц түтігі қуысы(индукциялық катушкалар немесе графит жылытқыш),Графит көміртегі киізден жасалған оқшаулауМатериал, аГрафитті графит, кремний карбиді тұқымы кристалды, кремний карбид ұнтағы және жоғары температуралы термометр. Кремний карбиді ұнтағы графиттің түбінде орналасқан, ал тұқымдық кристалл жоғарғы жағында бекітілген. Кристалл өсу процесі келесідей: Айқынның төменгі жағындағы температура жылыту арқылы 2100-2400 ° C дейін көтеріледі (индукция немесе қарсылық). Кремний карбид ұнтағы, жоғары температурада, мысалы, SI, SI₂C және SIC₂ сияқты газ тәрізді заттар шығарады. Қуат ішіндегі температура мен концентрациялық градиенттердің әсерінен, бұл газ тәрізді заттар тұқымдық кристаллдың төменгі температуралы бетіне және біртіндеп конденсацияланады және біртіндеп конденсацияланады, сайып келгенде, кремний карбид кристалының өсуіне қол жеткізіледі.

Физикалық будың көлік әдісін қолдана отырып кремний карбидінің кристалдарын өсіру кезінде ескертетін негізгі техникалық пункттер келесідей:

5) кристалды өсу циклы кезінде кристалды өсу интерфейсінің тұрақтылығын сақтаңыз. Кремний карбидінің қалыңдығы біртіндеп артып келе жатқанда, біртіндеп, Crystal өсу интерфейсі кремний карбид ұнтағының жоғарғы бетіне қарай, кремний карбид ұнтағының жоғарғы бетіне қарай айқыштың төменгі жағында қозғалады. Бұл термиялық өріс және көміртек-кремний қатынасы сияқты параметрлердегі тербелістердегі өзгерістерге әкелетін Crystal өсу интерфейсіндегі өсу ортасындағы өзгерістерді тудырады. Сонымен бірге, ол атмосфералық материалдардың көлік мөлшерлемесін азайтады және кристаллдың үздіксіз және тұрақты өсуіне қауіп төндіреді. Бұл мәселелерді құрылым мен бақылау әдістерін оңтайландыру арқылы белгілі бір дәрежеде азайтуға болады. Айқын қозғалыс механизмін қосу және кристорлардың өсуіне арналған кристаллдық бағыт бойынша баяу жоғары қарай жылжу үшін, жылтыр жоғары қарай жылжу.

2) Тұқымдық кристалды полярлық дұрыс таңдалған болуы керек. C (0001) ұшақты 4 сағаттық кристалдарды өсіру үшін қолдануға болатындығы тексерілді, ал SI (0001) ұшақ 6 сағаттық кристалдарды өсіру үшін қолданылады.

3) өсу үшін осьтік тұқымдық кристалдарды пайдаланыңыз. Осьс тұқымының кристалының оңтайлы бұрышы - бұл кристалды бағдарға бағытталған 4 ° бұрышы. Асқасынан тыс кристалдар кристаллдың өсу симметриясын ғана өзгерте алмайды және кристаллдағы ақауларды азайтып қана қоймай, сонымен қатар кристаллдың белгілі бір кристалды кристалдарды дайындауға пайдалы, бұл белгілі бір кристаллға бағытталуға мүмкіндік береді. Сонымен бірге, бұл кристалды өсуді біркелкі етіп, кристаллдағы ішкі күйзелісті және штаммды азайтып, кристалл сапасын жақсарта алады.

4) жақсы тұқымдық кристалды байланыстыру процесі. Тұқымдық кристаллдың артқы жағы жоғары температурада ыдырайды және сублиматтар жасайды. Кристалл өсуі кезінде алтыбұрышты борлар немесе тіпті микротөмек ақаулары кристаллдың ішінде қалыптасуға болады, ал ауыр жағдайларда үлкен полиморфты кристалдар жасауға болады. Сондықтан тұқымдық кристаллдың артқы жағы алдын-ала жазылуы керек. Қалыңдығы 20 мкм болатын тығыз фоторезист қабаты тұқымдық кристалдың сиырында орналасуы мүмкін. Жоғары температурада көміртектенуден кейін шамамен 600 ° C температурада тығыз көміртекті қабық қабаты пайда болады. Содан кейін ол графит плитаға немесе графикалық қағазға жоғары температура мен қысыммен байланысады. Осы жолмен алынған тұқымдық кристалл кристалданудың сапасын едәуір жақсартады және тұқымдық кристалды артқы жағының абляцияны тиімді түрде тежеуі мүмкін.

5) кристалды өсу циклы кезінде кристалды өсу интерфейсінің тұрақтылығын сақтаңыз. Кремний карбидінің қалыңдығы біртіндеп артып келе жатқанда, біртіндеп, Crystal өсу интерфейсі кремний карбид ұнтағының жоғарғы бетіне қарай, кремний карбид ұнтағының жоғарғы бетіне қарай айқыштың төменгі жағында қозғалады. Бұл термиялық өріс және көміртек-кремний қатынасы сияқты параметрлердегі тербелістердегі өзгерістерге әкелетін Crystal өсу интерфейсіндегі өсу ортасындағы өзгерістерді тудырады. Сонымен бірге, ол атмосфералық материалдардың көлік мөлшерлемесін азайтады және кристаллдың үздіксіз және тұрақты өсуіне қауіп төндіреді. Бұл мәселелерді құрылым мен бақылау әдістерін оңтайландыру арқылы белгілі бір дәрежеде азайтуға болады. Айқын қозғалыс механизмін қосу және кристорлардың өсуіне арналған кристаллдық бағыт бойынша баяу жоғары қарай жылжу үшін, жылтыр жоғары қарай жылжу.
