Жартылай өткізгіш ионды имплантациялау технологиясы дегеніміз не?

ҚалайИондық имплантацияЖұмыс?

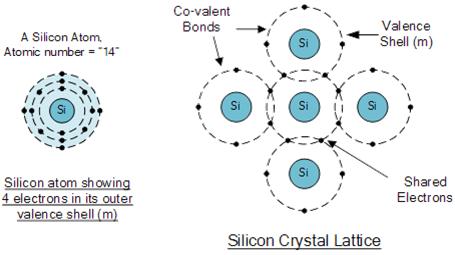

Жартылай өткізгішті өндіруде ионды имплантациялау мышьяк немесе бор сияқты арнайы қоспа атомдарын енгізу үшін жоғары энергиялы үдеткіштерді қолдануды қамтиды.кремний субстрат. Периодтық жүйеде 14-ші орында орналасқан кремний өзінің төрт сыртқы электронын көрші атомдармен бөлісу арқылы коваленттік байланыстар түзеді. Бұл процесс кремнийдің электрлік қасиеттерін өзгертеді, транзистордың шекті кернеулерін реттейді және бастапқы және ағызу құрылымдарын қалыптастырады.

Бірде физик кремний торына әртүрлі атомдарды енгізудің салдары туралы ойлады. Бес сыртқы электроны бар мышьякты қосу арқылы бір электрон бос қалады, кремнийдің өткізгіштігін арттырады және оны n-типті жартылай өткізгішке айналдырады. Керісінше, тек үш сыртқы электроны бар борды енгізу оң саңылау жасайды, нәтижесінде p-типті жартылай өткізгіш пайда болады. Кремний торына әртүрлі элементтерді енгізудің бұл әдісі иондық имплантация деп аталады.

Құрамдас бөліктер неден тұрадыИондық имплантацияЖабдық?

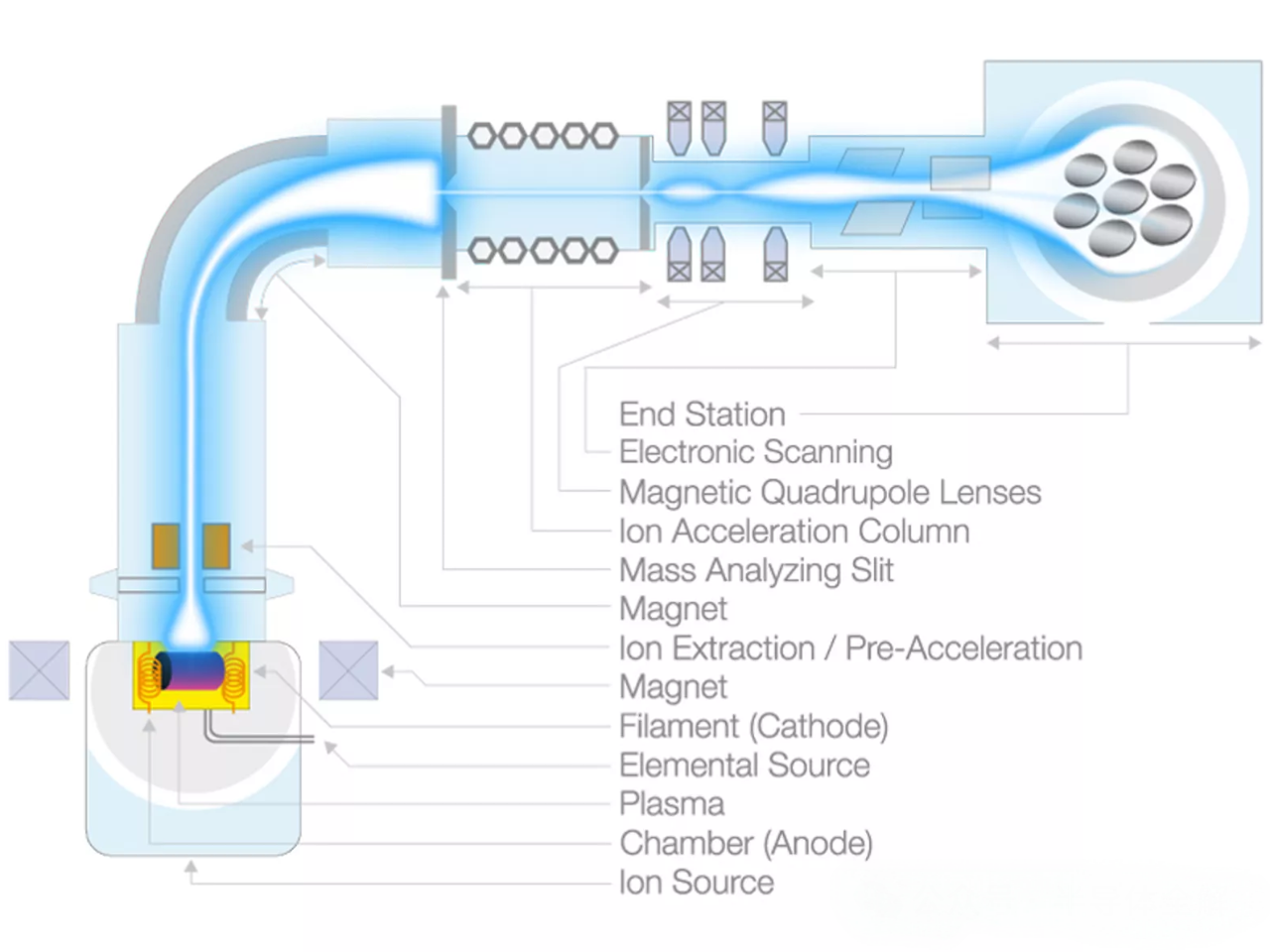

Ионды имплантациялау жабдығы бірнеше негізгі құрамдас бөліктерден тұрады: ион көзі, электрлік жеделдету жүйесі, вакуум жүйесі, талдау магниті, сәуле жолы, жеделдетуден кейінгі жүйе және имплантация камерасы. Ион көзі шешуші болып табылады, өйткені ол оң иондарды түзу үшін атомдардан электрондарды ажыратады, содан кейін олар ион шоғын қалыптастыру үшін алынады.

Бұл сәуле жартылай өткізгішті модификациялау үшін қажетті иондарды таңдамалы түрде оқшаулай отырып, массалық талдау модулі арқылы өтеді. Массалық талдаудан кейін жоғары таза иондық сәуле фокусталады және пішінделеді, қажетті энергияға дейін жеделдетіледі және бүкіл бет бойынша біркелкі сканерленеді.жартылай өткізгіш субстрат. Жоғары энергиялы иондар торға еніп, материалға енеді, бұл микросхемалар мен интегралды схемалардағы аймақтарды оқшаулау сияқты белгілі бір қолданбалар үшін пайдалы ақаулар тудыруы мүмкін. Басқа қолданбалар үшін күйдіру циклдері зақымдануды жөндеу және қоспаларды белсендіру, материал өткізгіштігін арттыру үшін қолданылады.

Иондық имплантацияның принциптері қандай?

Иондық имплантация - интегралды схемаларды жасауда маңызды рөл атқаратын жартылай өткізгіштерге қоспаларды енгізу әдісі. Процесс мыналарды қамтиды:

Ионды тазарту: әртүрлі электрондар мен протон сандарын тасымалдайтын көзден пайда болған иондар оң/теріс иондар сәулесін қалыптастыру үшін жеделдетіледі. Қажетті ион тазалығына қол жеткізу үшін қоспалар заряд-масса қатынасы негізінде сүзіледі.

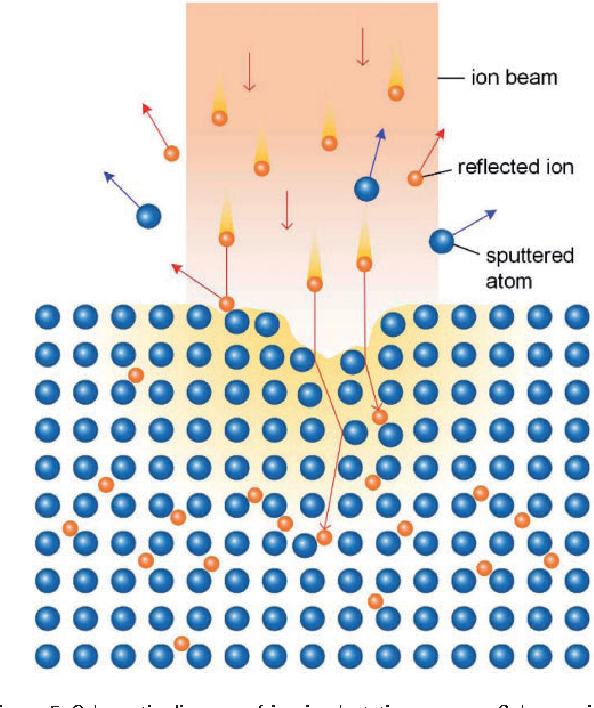

Иондық инъекция: жеделдетілген ион сәулесі біркелкі сәулеленетін мақсатты кристал бетіне белгілі бір бұрышқа бағытталған.вафли. Беткейге енгеннен кейін иондар тордың ішінде соқтығысады және шашырауға ұшырайды, ақырында белгілі бір тереңдікте орналасып, материалдың қасиеттерін өзгертеді. Үлгілі допингке физикалық немесе химиялық бетперделерді қолдану арқылы қол жеткізуге болады, бұл нақты тізбек аймақтарының нақты электрлік модификацияларына мүмкіндік береді.

Қоспалардың күтілетін тереңдігінің таралуы сәуленің энергиясымен, бұрышымен және пластинаның материал қасиеттерімен анықталады.

Артықшылықтары мен шектеулері қандайИондық имплантация?

Артықшылықтары:

Қоспалардың кең ауқымы: Периодтық кестедегі барлық дерлік элементтерді қолдануға болады, жоғары тазалық иондарды дәл таңдау арқылы қамтамасыз етіледі.

Нақты бақылау: иондар сәулесінің энергиясы мен бұрышын дәл басқаруға болады, бұл қоспалардың дәл тереңдігі мен концентрациясын бөлуге мүмкіндік береді.

Икемділік: ионды имплантациялау пластинаның ерігіштік шегімен шектелмейді, бұл басқа әдістерге қарағанда жоғары концентрацияға мүмкіндік береді.

Бірыңғай допинг: Үлкен аумақта біркелкі допингке қол жеткізуге болады.

Температураны бақылау: пластинаның температурасын имплантация кезінде басқаруға болады.

Шектеулер:

Таяз тереңдік: әдетте бетінен шамамен бір микронмен шектеледі.

Өте таяз имплантациядағы қиындықтар: Төмен энергиялы сәулелерді басқару қиын, бұл процесс уақыты мен құнын арттырады.

Тордың зақымдануы: иондар торды зақымдауы мүмкін, қоспаларды жөндеу және белсендіру үшін имплантациядан кейінгі жасытуды қажет етеді.

Жоғары құны: Жабдық пен технологиялық шығындар айтарлықтай.

Semicorex-те біз маманданамызМеншікті CVD жабыны бар графит/керамикаион имплантациясындағы шешімдер, егер сізде қандай да бір сұрақтарыңыз болса немесе қосымша мәліметтер қажет болса, бізбен байланысудан тартынбаңыз.
